Skanowanie wewnątrzustne zębów: przebieg procedury krok po kroku

Jego dokładność zależy między innymi od tego, czy zęby są suche i czy głowica skanera porusza się płynnie.

Skanowanie wewnątrzustne zębów zastępuje pobieranie wycisku tradycyjną masą, gdy potrzebny jest cyfrowy model do diagnostyki lub planowania leczenia ortodontycznego. Sama procedura nie wykorzystuje promieniowania jonizującego. Nie pokazuje jednak korzeni zębów ani struktur ukrytych w kości, dlatego nie zastępuje zdjęcia rentgenowskiego czy tomografii, jeśli lekarz potrzebuje takich danych.

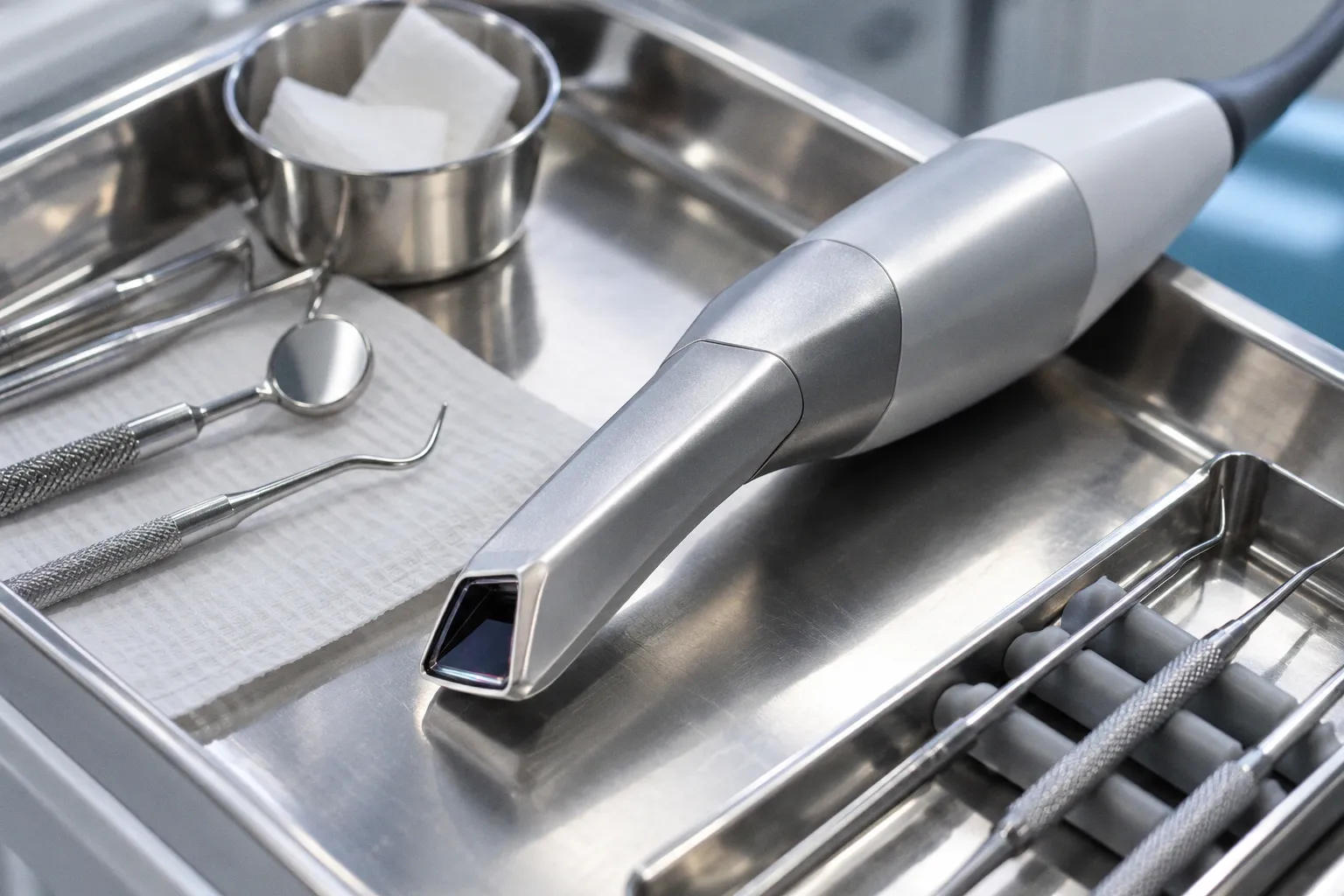

Jak działa skaner wewnątrzustny

Skaner rejestruje powierzchnię zębów za pomocą światła widzialnego, na przykład światła strukturalnego lub laserowego. Końcówka urządzenia przesuwa się nad kolejnymi fragmentami łuku, a kamera zbiera obrazy, które oprogramowanie zestawia w cyfrowy model 3D. W trakcie pracy model pojawia się na ekranie komputera.

W przeciwieństwie do tradycyjnego wycisku nie trzeba wypełniać łyżki masą i czekać, aż materiał zwiąże. Zapis powstaje optycznie, bez kontaktu z materiałem wyciskowym. To zmienia sposób rejestracji, ale nie znosi wymagań dotyczących jakości danych. Skan może wymagać uzupełnienia, jeśli część powierzchni nie została prawidłowo uchwycona.

W ortodoncji cyfrowy model służy do oceny kształtu i ustawienia zębów oraz planowania leczenia. Może być również podstawą do projektowania aparatów, indywidualnych łuków lub przezroczystych nakładek. Dane są zapisywane w formatach cyfrowych, takich jak STL lub PLY, które można wykorzystywać w procesach projektowania wspomaganego komputerowo.

Model opisuje zewnętrzną powierzchnię zębów i widoczne tkanki miękkie. Nie przedstawia położenia korzeni w kości. Jeśli plan leczenia wymaga oceny struktur niewidocznych w skanie, lekarz dobiera odpowiednie badanie obrazowe osobno.

Przygotowanie do skanowania zębów

Przed rejestracją lekarz lub osoba wykonująca badanie oczyszcza i osusza skanowany obszar. Nadmiar śliny, a także krew, może odbijać światło i zakłócać pomiar optyczny. W takiej sytuacji oprogramowanie może nie odtworzyć fragmentu powierzchni z odpowiednią jakością.

Przygotowanie nie wymaga specjalnej diety ani postępowania podobnego do przygotowania do badania z użyciem promieniowania. Kluczowe jest utrzymanie pola skanowania w stanie umożliwiającym rejestrację. Jeśli obraz na ekranie wskazuje brakujący obszar, operator może osuszyć go ponownie i zeskanować ten fragment.

Przebieg przygotowania można ująć w kilku kolejnych czynnościach:

1. Oczyszczenie pola. Zęby i widoczne tkanki są przygotowywane do rejestracji. Zanieczyszczenia lub płyny mogą utrudniać odczyt powierzchni.

2. Osuszenie. Strumień powietrza pomaga ograniczyć obecność śliny. To istotne, ponieważ krople mogą zmieniać odbicie światła.

3. Kontrola obrazu. Operator obserwuje model na ekranie i sprawdza, czy rejestrowane powierzchnie są kompletne.

4. Uzupełnienie braków. Jeśli fragment łuku nie został uchwycony, głowica wraca w to miejsce, aby wykonać dodatkowy skan.

Jakość cyfrowego wycisku zaczyna się od warunków optycznych: wilgotna powierzchnia może zaburzyć rejestrację, zanim powstanie model 3D.

Nie należy traktować skanowania jako procesu całkowicie niezależnego od techniki operatora. Zbyt gwałtowny ruch głowicy albo niewystarczające osuszenie mogą spowodować braki w modelu. Oprogramowanie pozwala je zauważyć, ale sama obecność obrazu na ekranie nie gwarantuje, że każdy fragment został zarejestrowany poprawnie.

Skaner 3D w ortodoncji krok po kroku

Po przygotowaniu pola operator prowadzi końcówkę skanera wzdłuż łuku zębowego. Rejestrowane są powierzchnie żujące, przedsionkowe oraz językowe lub podniebienne. Oprogramowanie łączy kolejne klatki w jeden przestrzenny obraz.

Urządzenie może wykonywać setki lub tysiące klatek na sekundę. Nie oznacza to, że każda klatka staje się osobnym, kompletnym pomiarem zęba. System zestawia obrazy, aby odtworzyć ciągłą powierzchnię. Głowicę trzeba więc prowadzić tak, by kolejne ujęcia obejmowały sąsiednie obszary i pozwalały programowi dopasować je do siebie.

Typowa kolejność obejmuje:

1. Rejestrację pierwszego łuku. Głowica przesuwa się po powierzchniach zębów, a model stopniowo pojawia się na ekranie.

2. Obejście kolejnych powierzchni. Operator skanuje stronę żującą, przedsionkową i językową lub podniebienną, zgodnie z przebiegiem łuku.

3. Rejestrację drugiego łuku. Te same czynności wykonuje się dla przeciwnego łuku zębowego.

4. Kontrolę kompletności. Widok modelu pozwala ocenić, czy powierzchnie zostały zapisane oraz czy nie ma obszarów wymagających doskanowania.

5. Zapis danych. Gotowy model można wyeksportować w formacie cyfrowym, na przykład STL lub PLY, zależnie od potrzeb dalszego procesu.

Płynny ruch pomaga zachować ciągłość rejestracji. Gdy głowica porusza się zbyt szybko albo traci kontakt przestrzenny z wcześniej zarejestrowanym obszarem, oprogramowanie może mieć trudność z połączeniem obrazów. Wtedy operator wraca do miejsca, w którym powstał brak, i rejestruje je ponownie.

Ile trwa skanowanie i wizyta diagnostyczna

Aktywne skanowanie obu łuków zajmuje zazwyczaj od 2 do 5 minut. Cała wizyta diagnostyczna, obejmująca również analizę obrazu i omówienie dalszego postępowania, może trwać około 15–30 minut. Czas samego skanowania nie jest więc równy czasowi wizyty.

Długość rejestracji zależy od przebiegu badania i tego, czy trzeba uzupełniać brakujące fragmenty. Jeśli powierzchnia była wilgotna albo część łuku została pominięta, dodatkowe skanowanie wydłuży procedurę. Nie ma jednak podstaw, by traktować konieczność doskanowania jako dowód, że cały zapis jest bezużyteczny. To sposób uzupełnienia niekompletnego modelu.

Po wykonaniu skanu lekarz może obejrzeć jego cyfrową reprezentację i wykorzystać ją do kolejnych etapów planowania. Sam model nie stanowi jeszcze pełnego planu leczenia. Potrzebna jest interpretacja kliniczna, a w zależności od przypadku także inne dane diagnostyczne.

Bezpieczeństwo i granice metody

Skanowanie wewnątrzustne wykorzystuje światło, a nie promieniowanie rentgenowskie. Podczas tej procedury nie jest emitowane promieniowanie jonizujące. To zasadnicza różnica względem badań rentgenowskich i tomografii CBCT.

Różni się również zakres informacji. Skan pokazuje powierzchnię koron zębów i widoczne tkanki miękkie. Nie uwidacznia korzeni znajdujących się w kości ani struktur, których nie widać z poziomu jamy ustnej. Z tego powodu nie zastępuje badań obrazowych, gdy lekarz potrzebuje ocenić te elementy.

Warto oddzielić dwa pytania: czy skanowanie jest bezpieczne pod względem ekspozycji na promieniowanie oraz czy uzyskany model zawiera wszystkie dane potrzebne do diagnozy. Na pierwsze odpowiada metoda optyczna, która nie emituje promieniowania jonizującego. Na drugie odpowiada zakres badania i decyzja lekarza o tym, jakie informacje są konieczne w danym przypadku.

Jak cyfrowy model wspiera planowanie ortodontyczne

Cyfrowy wycisk pozwala oceniać powierzchnie zębów na ekranie i wykorzystać model w planowaniu leczenia. Dane mogą wspierać projektowanie aparatów stałych, indywidualnych łuków oraz przezroczystych nakładek. W systemach CAD/CAM model jest jednym z elementów procesu projektowego i produkcyjnego.

Pojedynczy łuk może zawierać do kilku milionów punktów pomiarowych; w materiałach dotyczących tej metody często podaje się wartość do 3,5 miliona punktów. Liczba punktów nie jest jednak samodzielnym wskaźnikiem klinicznej jakości planu. Liczy się również kompletność zapisu, dopasowanie kolejnych obrazów i to, czy model odpowiada celowi diagnostycznemu.

Dokładność cyfrowej rejestracji opisuje się w ułamkach milimetra, lecz wynik zależy od urządzenia, przebiegu pomiaru i warunków w jamie ustnej. Nie należy utożsamiać dużej liczby danych z gwarancją bezbłędnego obrazu. Jeśli pojawiają się braki, mogą wymagać doskanowania. Jeśli potrzebne są informacje o korzeniach lub strukturach kostnych, sam skan ich nie dostarczy.

Kryterium poprawnie zakończonej procedury

Procedurę można uznać za zakończoną, gdy na modelu są widoczne wymagane powierzchnie obu łuków, a operator nie stwierdza brakujących fragmentów wymagających uzupełnienia. W praktyce kontrola obejmuje ogląd modelu na ekranie i ewentualne doskanowanie obszarów pominiętych podczas pierwszego przejścia.

Dalsze użycie pliku zależy od celu badania. Model może trafić do cyfrowego planowania ortodontycznego lub produkcji elementów aparatu, ale nie zastępuje pozostałych badań, jeśli są potrzebne do oceny struktur poza powierzchnią zębów. Twarde kryterium jest więc podwójne: kompletny zapis powierzchni w zakresie skanu oraz zgodność zakresu metody z pytaniem diagnostycznym.
